Selezione del gioco interno o del precarico
Il gioco operativo o il precarico in un cuscinetto influenza, tra le altre cose, l'attrito, le dimensioni della zona di carico e la durata a fatica del cuscinetto. Il diagramma 1 mostra la relazione tra questi parametri. Il diagramma è generalizzato e si basa su cuscinetti volventi soggetti a carico radiale.
Per le applicazioni generali, il campo di gioco operativo deve rientrare nella zona consigliata mostrata nel diagramma 1.
Selezione del gioco interno iniziale e Selezione del precarico descrivono i fattori che influenzano da considerare e forniscono i metodi con cui è possibile calcolare il gioco interno iniziale necessario per ottenere il grado di gioco/precarico richiesto dalla propria applicazione.

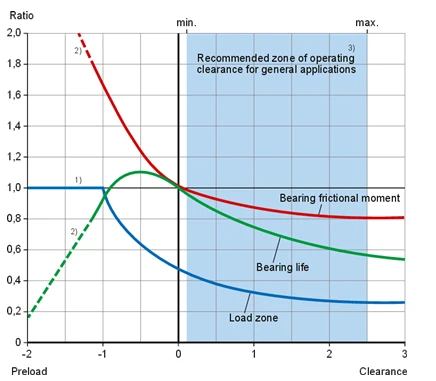

diagramma 1 - Autorizzazione operativa o precarico rispetto ai principali criteri operativi
Il gioco interno del cuscinetto (fig. 1) è definito come la distanza totale attraverso la quale un anello del cuscinetto può muoversi rispetto all'altro in direzione radiale (gioco interno radiale) o in direzione assiale (gioco interno assiale).
Il gioco interno iniziale è il gioco interno del cuscinetto prima del montaggio.
Il gioco di montaggio è il gioco interno del cuscinetto dopo il montaggio ma prima del funzionamento.
Il gioco operativo è il gioco interno del cuscinetto quando è in funzione e ha raggiunto una temperatura stabile.
Nella maggior parte delle applicazioni, il gioco interno iniziale di un cuscinetto è maggiore del suo gioco operativo. Ciò è dovuto agli effetti di:
accoppiamenti con interferenza con l'albero e/o l'alloggiamento
dilatazione termica degli anelli dei cuscinetti e dei componenti associati
I cuscinetti devono avere il gioco operativo appropriato per funzionare in modo soddisfacente (importanza di selezionare il gioco/precarico corretto).
Nella maggior parte dei casi, i cuscinetti richiedono un certo grado di gioco (Selezione del gioco interno iniziale). Tuttavia, in alcuni casi, potrebbero richiedere il precarico, ovvero un gioco negativo (Selezione del precarico).
Come regola generale:
I cuscinetti a sfere dovrebbero avere un gioco operativo praticamente pari a zero.
I cuscinetti a rulli cilindrici, a rullini, orientabili e toroidali CARB richiedono in genere almeno un gioco operativo ridotto.
I cuscinetti a rulli conici e a sfere a contatto obliquo dovrebbero avere un gioco operativo ridotto, tranne nelle applicazioni in cui è richiesto un elevato grado di rigidità o controllo della posizione, nel qual caso possono essere montati con un certo grado di precarico.
